Renrums brandsikkert materialekrav: Standarder, klassificeringer og specifikationer

En indsendelse kommer tilbage mærket revidere og genindsende, fordi vægpanelet er klasse A, men dørbladet bærer kun en klasse B1 rapport, og ingen kan producere en test af de to installeret sammen. Det fejlmønster er almindeligt. Brandydelse i et renrum er ikke en enkelt materiel egenskab; det er en kæde af kerne, beklædning, klæbemiddel, ramme, fugemasse, hardware og montagetesten, der binder dem sammen.

Det praktiske regelsæt er kort: Behandl reaktion på brand og brandmodstand som separate krav, bed om testrapporter om den komplette samling frem for kernen alene, og hold tæthed, tykkelse, beklædning og samlingsdetaljer identiske med det, der blev testet. Alt nedenfor følger af disse tre punkter.

Brandklasse og brandmodstand er to separate krav

Partikelkontrol og kompartmentering styres af forskellige standarder, og specifikationer, der blander dem, producerer argumenter på stedet. Reaktion på brand beskriver, hvordan et materiale nærer en brand: antændelighed, flammespredning, varmeafgivelse og røg. Brandmodstand beskriver, hvor længe en bygget enhed holder en brand tilbage: integritet, isolering og, hvor det er relevant, bæreevne.

Reaktion på brand, materialetesten

GB 8624 klassificerer byggematerialer fra klasse A (ikke-brændbart) ned gennem B1, B2 og B3, og klasse A er den sædvanlige baseline for renrumskonvolutter i farmaceutiske, halvleder- og fødevareprojekter. Under EN 13501-1 er det tilsvarende mål A2-s1,d0 eller bedre, hvor s1 begrænser røgproduktionen og d0 udelukker flammende dråber. ASTM E84 Klasse A betyder et flammespredningsindeks på 25 eller lavere og et røgudviklet indeks på 450 eller lavere. Bemærk omfanget: E84 evaluerer overfladeforbrænding af en prøve og siger intet om en 60-minutters barriere.

Brandmodstand, montagetesten

Klassifikationer såsom EI 30, EI 60 eller EI 120 (EN 1364-1 for vægge, EN 1634-1 for døre), eller en time-klassificering i henhold til ASTM E119 eller GB/T 9978, gælder for en samling med en testet tykkelse og orientering. Stenuldspaneler testes regelmæssigt i 60 minutter ved 50 mm, 75 mm og 100 mm, men hvert certifikat er kun gyldigt for den nøjagtige opbygning, det dækker. Et tyndere panel eller en anden samlingsprofil er en anden samling.

Kernematerialesammenligning for renrumspaneler

Kernevalg styrer det meste af brandresultatet, og tæthed betyder mere end ordlyden på et dataark. Stenuld på 60 kg/m3 og stenuld på 120 kg/m3 kan bære det samme markedsføringsmærke og opføre sig meget forskelligt i en 60-minutters test.

Renrums kernematerialer sammenlignet efter brandklasse og adfærd. Bedømmelser tilhører altid den testede samling, ikke til kernen isoleret.
Kernemateriale	Typisk reaktion på brand	Opførsel under beskydning	Hvor det passer
Stenuld, 100-120 kg/m3	Klasse A / A2-s1,d0	Ikke-brændbar mineralfiber, smeltepunkt over 1000 C, ingen flammende dråber	Vægge, lofter og dørkerner
Magnesiumoxid og magnesiumoxysulfat	Klasse A	Lav røg, intet brændbart bindemiddel; ydelsen følger pladetykkelse og belægning	Vådprocesser med streng hygiejnekontrol
Gips kernepanel	Klasse A	Stabil i 30 til 60 minutter; papir, der vender mod forkulninger og fugt svækker pladen	Skillevægge og tørre tekniske zoner
Aluminium honeycomb	Klasse A, skin dependent	Brænder ikke, men leder varme; er afhængig af beklædning og klæbemiddel	Lette skylledøre og paneler
Polyurethan (PIR eller PUR)	Normalt B1 eller B2	Høj varmeafgivelse og tæt røg; skum forkuller og kan dryppe	Kun hvor koder tillader det, og sprinklere accepteres
EPS eller XPS	Brændbar	Smelter, spreder flamme og producerer kraftig røg	Ikke acceptabelt i renrumskonvolutter

Stenuldspaneler i praksis

For en klassificeret renrumsvæg er 50 mm eller 75 mm stenuldspaneler med 0,5 mm præcoatede stålbeklædninger, ikke-brændbare pakninger og mineraluldspakkede samlinger den konfiguration, der oftest er godkendt. Manuelle paneler giver fladere overflader og snævrere tolerancer omkring døråbninger og gennemgangsvinduer; maskinfremstillede paneler installeres hurtigere på tværs af store loftsarealer. Begge er produceret med stenuldskerner, og begge skal ankomme med en testrapport, der dækker samme tykkelse og fugedetalje som projektspecifikationen.

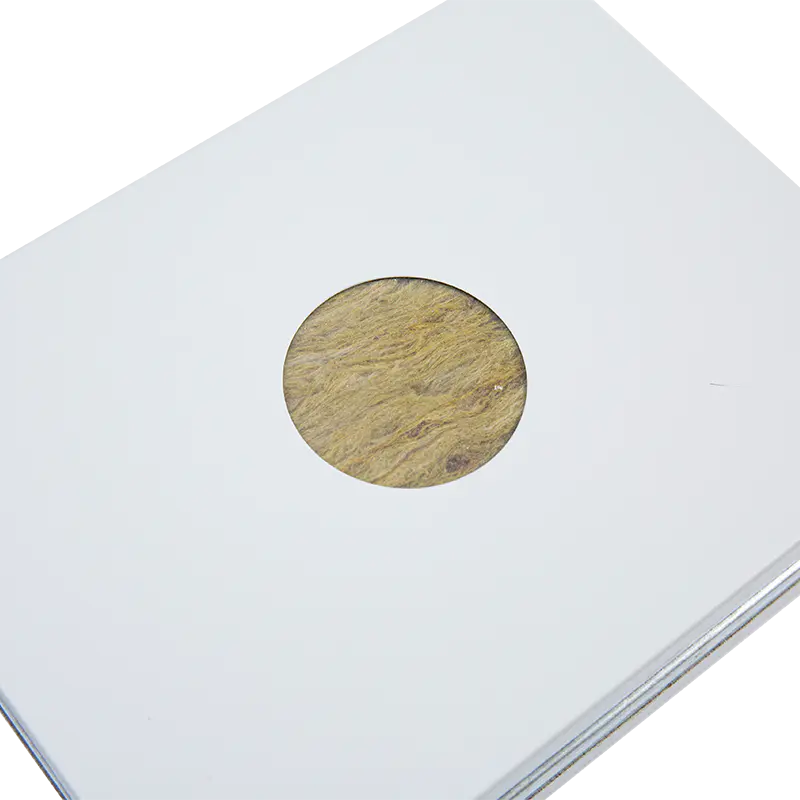

Handmade Rock Wool Cleanroom Panel with Steel Plates

Håndlavet stenulds renrumspanel med stålplader Håndlavet stenuldsrenrumspanel med stålplader, relevant, hvor flade overflader, snævre tolerancer og brandbedømte grænsevurderinger betyder noget. Se produkt →

Element-for-Element Brandkrav

En brandstrategi gennemgår hver grænse af den rene zone separat. Kravet til en typisk renrumsblok lyder således:

Vægge og lofter: ikke-brændbare paneler i fuld højde, forseglede samlinger, ingen blotlagt brændbar folie, mineraluld pakket ved abutments og hoveddetaljer.
Branddøre: klassificeret blad og ramme certificeret som én enhed, selvlukkende beslag, opsvulmende eller mineralske tætninger, ruder inkluderet i testen.
Nødudgange: Dørene svinger i kørselsretningen, holder sig væk fra beklædningsbænke og udstyr og forbliver betjeningsdygtige, når låsesystemet svigter.
Gennemføringer: kabelbakker, kanaler og rør forseglet med testede brandstopsystemer, ikke en silikoneperle alene.
HVAC: Brand- og røgspjæld ved rumgrænser, tilgængelige for periodisk inspektion.
Vinduer og gennemgangsvinduer: nominel ruder inde i en klassificeret ramme; godt glas i en uklassificeret rabat svigter montagen.
Gulvbelægning og belægning: ikke-brændbare eller lav flammespredning uden brændbart klæbende lag.
Isolering og akustisk udfyldning: Kun ikke-brændbar mineraluld, aldrig skum.

Døre fortjener deres egen seddel, fordi en renrumsdør på én gang har et brandcertifikat og en lufttæthedspligt. En renrumsdør i stål med en mineralsk kerne, en certificeret ramme og dobbelttætningspakninger kan holde en EI 60-klassificering, mens den stadig håndterer trykforskellen, der holder partikler på plads. Tilføj en selvlukker og koordiner interlock-sekvensen, så bladet ikke står åbent under produktionen.

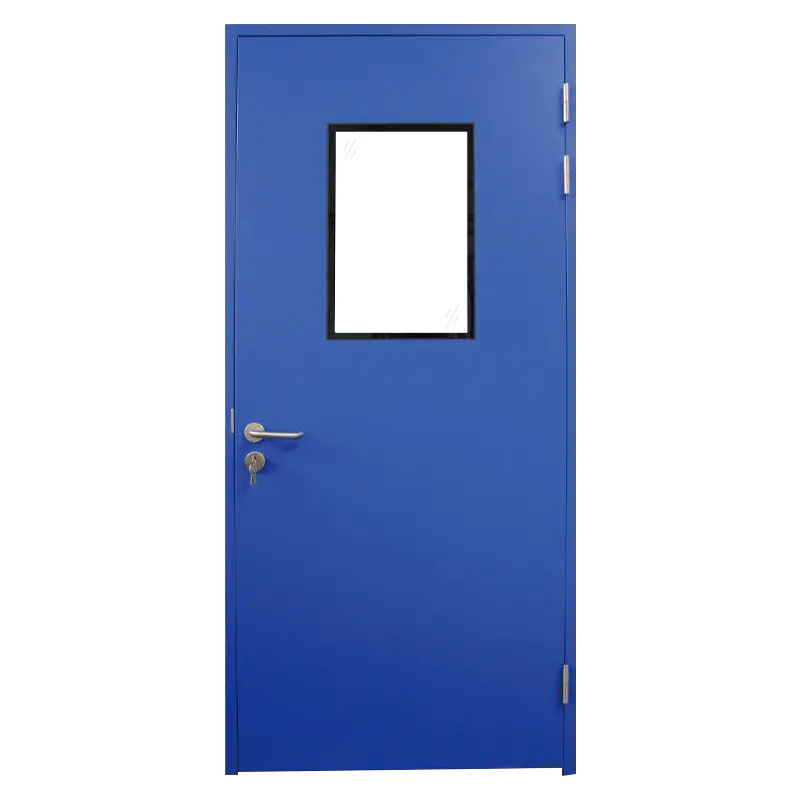

Steel Cleanroom Door for Controlled Environments

Renrumsdør i stål til kontrollerede miljøer Rustfrit ståldør med tresidetætninger og en tilbagetrækkelig bundtætning, nyttigt, hvor hygiejne, lufttæthed og kontaminering kontrollere drevet valg. Se produkt →

Indkøbstjek, der forhindrer indsendelsesafvisning

De fleste afvisninger spores tilbage til dokumentation frem for produkt. Disse kontroller dækker størstedelen af dem:

Spørg efter montagetestrapporten, ikke kernedatabladet, og bekræft, at den navngiver paneltykkelsen, kernedensiteten, beklædningen og samlingssystemet.
Match tætheden til den testede værdi. Hvis certifikatet siger 120 kg/m3, er et 90 kg/m3 panel et andet produkt.
Tjek røgklassen. Et s1,d0 resultat eller et lavt røg udviklet indeks har betydning i lukkede rene korridorer, hvor evakueringen er langsom.
Bekræft ansigt og klæbemiddel. Forbelagt stål er fint; en brændbar film eller skumlim kan løsne en klasse A-kerne.
Bekræft dørpakken. Blad, ramme, ruder, beslag og tætninger skal fremgå af samme certifikat.
Anmod om en udskåret prøve fra produktion for at inspicere reel kernedensitet, fiberorientering og fravær af hulrum.
Hold én leverandør ansvarlig for montagen. Opdeling af paneler og rammer mellem leverandører gør certifikatet umuligt at håndhæve.

Hvis du vejer flere kuvertmuligheder på én gang, en struktureret anmeldelse som denne vejledning til valg af renrumssystem holder brand-, hygiejne- og omkostningskriterier i én sammenligning i stedet for tre separate samtaler.

Installationsdetaljer Beslut om vurderingen holder

Et certificeret panel installeret med 20 mm mellemrum og ingen mineraluld er en ucertificeret væg. De detaljer, der oftest fejler inspektion:

Fuger fyldt med mineraluld før afdækningslisten går på, aldrig efterladt hule.
Hoved- og karmdetaljer forseglet med en testet brandstop, ikke ekspanderende skum.
Omkredsbevægelsessamlinger bibeholdt, så termisk ekspansion ikke kan åbne et hul i en nominel væg.
Dørkarme forankret i struktur frem for i panelbeklædning alene.
Spjæld og gennemføringstætninger fotograferet og logget til overdragelsesfilen.

FAQ

Er en klasse A-kerne nok til en brandklassificeret renrumsvæg?

Nej. Klasse A beskriver reaktion på brand, ikke modstand. En EI 60 eller en-times rating tilhører den fulde samling, hvilket betyder panel, samling, indfatning, fastgørelseselementer og tætninger testet sammen i en angivet tykkelse. En klasse A-kerne i en uprøvet opbygning beviser intet om opdeling.

Hvilken stenuldsdensitet skal specificeres for renrumspaneler?

100 til 120 kg/m3 er det almindelige område for klassificerede paneler. Under ca. 80 kg/m3 komprimeres fiberstrukturen under sin egen vægt over lange loftsspænd, hvilket påvirker planhed, fugetæthed og brandevne på samme tid.

Kan polyurethan-renrumspaneler anvendes, hvor klassificeringerne gælder?

Sjældent. Polyurethan- og PIR-kerner er normalt B1 eller B2 med høj røgeffekt. De forbliver brugbare i uklassificerede områder, når den lokale myndighed accepterer røgklassen og sprinklerdækning, men korridorer, udgangsveje og rumvægge kræver en mineralsk kerne.

Har gennemgangsvinduer og luftbrusere brug for branddokumentation?

Et gennemgangsvindue, der er sat ind i en klassificeret væg, afbryder barrieren, så det skal have klassificeret ruder i en klassificeret ramme. Luftbrusere er udstyr snarere end struktur, men deres kraft- og kontrolgennemtrængninger kræver stadig forseglede detaljer dækket af et testet brandstopsystem.

Indkøb af brandklassificerede renrumsmaterialer

Kaisier producerer de brandklassificerede dele af kuverten som én familie: renrumspaneler i stenuld, magnesiumoxid, magnesiumoxysulfat, aluminiumsbikage, polyurethan og rustfrit stål, plus matchende døre, vinduer, gennemgangsvinduer, aluminiumsprofiler, luftbrusere, FFU-enheder og filtre. Fire produktionsbaser i Kina og Thailand leverer klasse 100 til klasse 300.000 projekter, med panelydelse, der dækker brand, antibakterielle og antistatiske krav og support, der løber fra design til eftersalg.

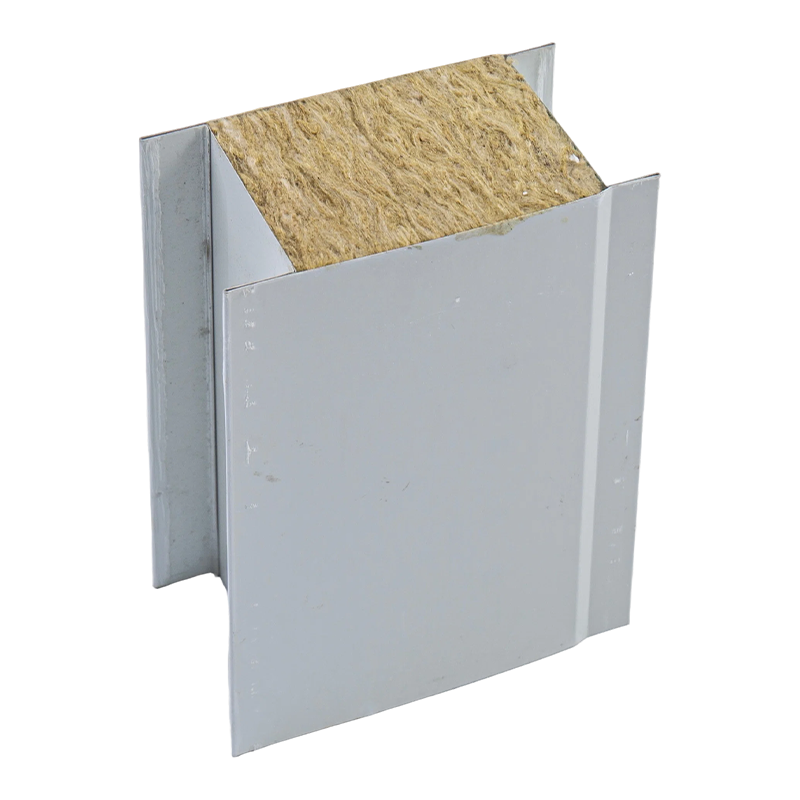

Maskinlavet stenulds renrumspanel Maskinfremstillet stenuldskernepanel med stålbeklædning, egnet til klasse 100 til 300.000 renrumskonstruktion med angivet brand, antibakteriel og antistatisk ydeevne. Se produkt →

Hvis dit projekt har en nominel konvolut og et stramt partikelbudget, skal du sende vægtykkelsen, påkrævet brandklassificering og renhedsklasse; ingeniørteamet vil bekræfte, hvilken kerne- og dørpakke, der matcher, og hvilke certifikater der gælder. Du kan nå dem gennem vores kontaktside .
