A renrum passerer gennem vinduet er en lukket materialeoverførselsanordning installeret i væggen mellem et renrum og et ikke-renrum (eller mellem områder med forskellige renhedsklassifikationer). Dens kernefunktion er: at overføre små til mellemstore genstande sikkert uden at åbne hovedadgangsdøren eller forstyrre rummets positive trykforskel . Gennem en dobbeltdørs låsemekanisme og tætningsstruktur kan passage gennem vinduer reducere personalets ind- og udgangsfrekvens med over 80 %, hvilket væsentligt reducerer risikoen for partikel- og mikrobiel indtrængen. De betragtes som væsentlig infrastruktur for overholdelse af GMP, ISO 14644 og FDA-regler [^2^].

I industrier som mikroelektronik, biofarmaceutiske produkter, hospitalsoperationsstuer og fødevareforarbejdning har passage gennem vinduer udviklet sig fra "valgfrit tilbehør" til "obligatoriske installationer." For eksempel angiver FDA-kravene til fremstilling af sterile lægemidler (kvalitets A/B-baggrundsmiljøer) eksplicit, at materialer, der kommer ind i sterile kerneområder, skal passere gennem en passage gennem vindue eller luftsluse, udstyret med effektive dekontamineringsforanstaltninger.

Tre hovedtyper og deres anvendelige scenarier

Baseret på sammenlåsningsmetoder og renrumsfunktionalitet falder passage gennem vinduer i tre kategorier. Udvælgelsen bør tage hensyn til renhedsklassificering, materialekontamineringsrisiko og budget:

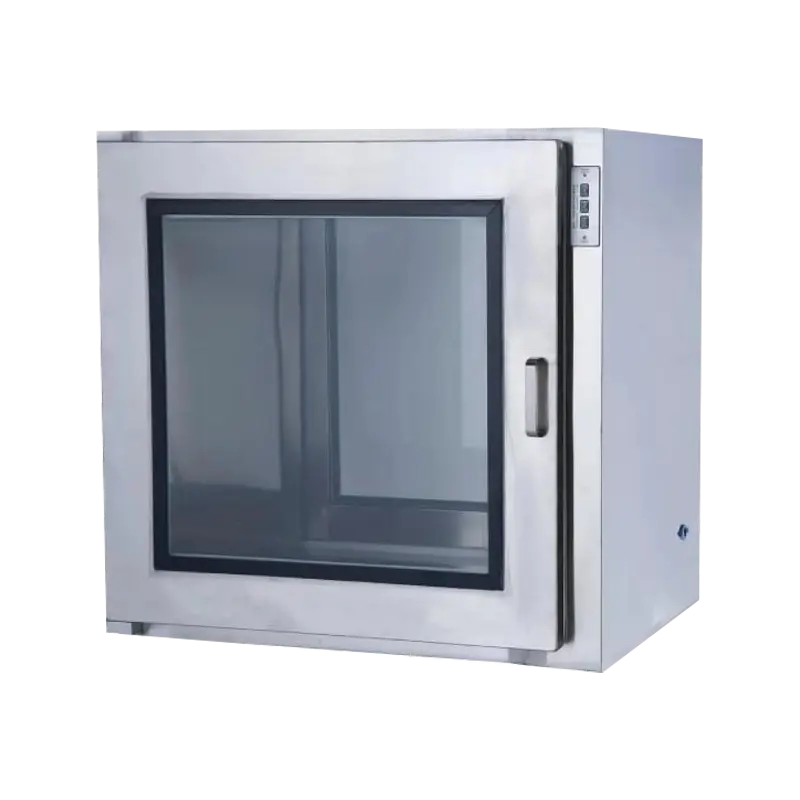

Elektronisk interlock passer gennem vinduet

Anvender elektromagnetiske låse og sensorer til dobbeltdørs sammenlåsning. Når den ene sidedør åbnes, låses den modsatte dør automatisk. Den elektroniske interlock-responstid er typisk mindre end 0,5 sekunder, hvilket giver høj pålidelighed. Velegnet til ISO klasse 5 (klasse 100) og renrum af højere kvalitet . Nogle premium-modeller har LED-statusindikatorer og fejlalarmfunktioner til overvågning i realtid [^68^].

Mekanisk interlock passerer gennem vinduet

Opnår dobbeltdørs sammenlåsning gennem fysiske koblinger eller knastmekanismer, der ikke kræver ekstern strøm og giver lave vedligeholdelsesomkostninger. Mekaniske låse er velegnede til ISO klasse 7–8 (klasse 10.000–100.000) generelle rene zoner eller eksplosionssikre miljøer med særlige elektriske sikkerhedskrav. Ulempen er, at mekaniske komponenter kan slides med tiden; en verifikation af låsefunktionen anbefales hver 12. måned [^48^].

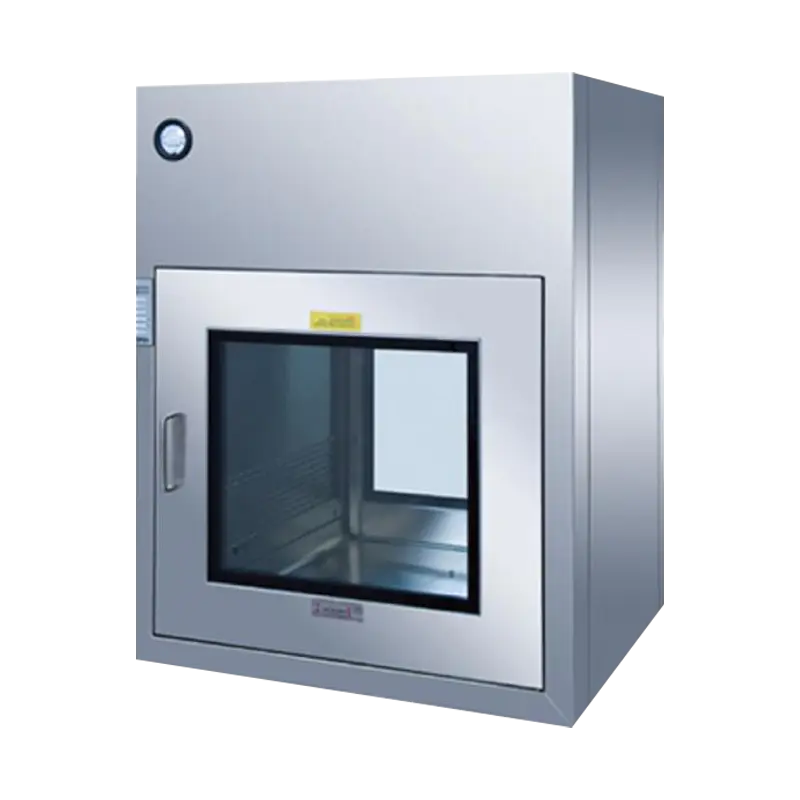

Selvrensende (dynamisk) gennemløbsvindue

Ud over grundlæggende sammenlåsningsfunktionalitet integreres disse enheder HEPA-filtreringsenheder og ultraviolette (UV) steriliseringslamper . Indbyggede blæsere cirkulerer filtreret luft gennem kammeret ved 375 CFM (ca. 636 m³/h), hvilket muliggør forrensning af kammeret før emneoverførsel. Denne type er almindeligt anvendt i biologiske laboratorier, sterile formuleringsværksteder og hospitalsapoteker, og repræsenterer den mest effektive løsning til at forhindre krydskontaminering [^67^].

Nøglestruktur- og materialespecifikationer

Ydeevnen af et gennemgangsvindue afhænger direkte af dets strukturelle design og materialevalg. Industristandardkonfigurationer følger typisk disse specifikationer:

Kabinet krop og overfladebehandling

Mainstream skabskroppe er konstrueret af SUS304 eller SUS316L rustfrit stål . SUS316L indeholder molybdæn, der tilbyder overlegen modstandsdygtighed over for kloridkorrosion sammenlignet med 304, hvilket gør den velegnet til hospitalsdesinfektionsmiljøer eller kystområder med højt saltindhold. Standard vægtykkelse er 1,2-1,5 mm med indvendige afrundede hjørner (R≥10 mm) for at eliminere sanitære døde zoner og lette rengøring og desinfektion [^63^]. Nogle økonomiske produkter bruger pulverlakeret koldvalset stål til ISO-klasse 8 og under generelle rene zoner.

Observationsvindue og tætningssystem

Observationsvinduer er standardudstyret med 5 mm hærdet sikkerhedsglas ; nogle antistatiske miljøer kræver ESD polycarbonat. Dørrammeforsegling bruger hygiejnekvalitets silikonepakninger eller polyurethangel-tætningspuder, med krav til kompressionssæt under 15 % for at sikre nul lækage under trykforskelle på ±30 Pa. Ifølge målte data kan tætningssystemer af høj kvalitet kontrollere gennemløbshastigheder for vindueslækage under 0,01 % [^48^].

Interlock og steriliseringskonfiguration

Selvrensende passage gennem vinduer har typisk 15–30 W UV-steriliseringslamper ved en bølgelængde på 253,7 nm, med en bestrålingsdosis på ≥40 mJ/cm² påkrævet for effektiv overflademikrobiel inaktivering. HEPA-filtreringsenheder skal opfylde H13- eller H14-klassificeringer (filtreringseffektivitet ≥99,97 % eller ≥99,995 % for 0,3 μm partikler) og omfatte differenstrykmålere. Filtre skal udskiftes, når terminalmodstanden når 2–2,5 gange den oprindelige modstand (typisk 250–300 Pa) [^67^].

Størrelse valg og installation Essentials

Dimensionerne for passage gennem vinduet skal matche vægtykkelse, materialevolumen og operationel arbejdsgang. Følgende er almindelige standardstørrelser og retningslinjer for valg:

Følgende installationspunkter kræver opmærksomhed:

• Vægåbningsdimensioner skal være 5-10 mm større end passagen gennem vinduets ydre ramme for at give mulighed for nivelleringsjustering og påfyldning af tætningsmiddel.
• Installationshøjden er typisk 800–1000 mm over gulvniveau, i overensstemmelse med ergonomiske driftsområder.
• Mellemrummet mellem gennemløbsvinduet og væggen skal tætnes med neutral silikoneforsegling eller EPDM-pakninger for at forhindre trykforskellækage.
• Selvrensende passage gennem vinduer kræver reserverede stikkontakter (typisk 120 V / 220 V, enfaset) og pålidelig jording [^63^].

Industriapplikationer og overholdelseskrav

Gennemgangsvinduer anvendes på tværs af flere industrier med strenge krav til renlighed. Overholdelsesstandarder i forskellige brancher bestemmer konfigurationsgraden:

Farmaceutiske produkter og bioteknologi

I henhold til GMP Annex 1 (2022 revision) skal materialeoverførsel mellem Grad A/B områder og Grad C/D områder i steril lægemiddelproduktion bruge passage gennem vinduer udstyret med elektroniske låse og UV-sterilisering . I celle- og genterapilaboratorier (CGT), hvor pladsen er begrænset, foretrækkes kompakt vægmonteret passage gennem vinduer (indvendige mål ≤24 tommer), der opfylder overensstemmelseskravene uden at forbruge værdifuldt renrumsgulvareal [^2^].

Mikroelektronik og halvledere

I waferfabrikation og emballering/testfaciliteter, passere gennem vinduer skal mødes ISO 14644-1 klasse 5 (ISO 5) standarder. Disse scenarier udvælger typisk ESD-sikre materialer (såsom antistatiske polycarbonat-observationsvinduer) for at forhindre elektrostatisk udladningsskade på følsomme komponenter. Nogle avancerede produktionslinjer konfigurerer også nitrogenudluftningsporte for yderligere at reducere kontaminering af iltmolekyler og partikler.

Hospitaler og fødevareforarbejdning

Hospitalsoperationsstuer og centrale sterile forsyningsafdelinger (CSSD) bruger passage gennem vinduer til at overføre instrumenter og forsyninger, hvilket kræver SUS316L rustfrit stål konstruktion til at modstå højtemperatur højtryksdampsterilisering og kemisk desinfektionsmiddelkorrosion. Fødevareindustrien fokuserer på at forhindre krydskontaminering; passage gennem vinduer skal overholde HACCP principperne, og mekaniske låse er typisk tilstrækkelige til ISO klasse 8 miljøer.

Rutinemæssig vedligeholdelse og præstationsvalidering

Pålideligheden af et gennemløbsvindue afhænger ikke kun af det første valg, men også af standardiserede vedligeholdelsesprocedurer. Følgende vedligeholdelsesplan anbefales:

1. Dagligt : Inspicer dørpakningens integritet, rengør observationsvinduets overflader, og bekræft sikringsfunktionaliteten.
2. Ugentligt : Tør skabets indvendige vægge af med alkohol eller neutralt rengøringsmiddel; kontroller UV-lampens intensitet (udskift hvis den er under 70 % af den nominelle værdi).
3. Kvartalsvis : Brug et fotometer eller DOP/PAO-aerosol til at teste HEPA-filterets integritet; scanningslækageraten må ikke overstige 0,01 %.
4. Årligt : Lad en tredjepart prøve at fastholde trykdifferensen (under nominel trykforskel må trykfaldet ikke overstige 5 % inden for 15 minutter) og kalibrering af låsesystemet [^67^].

Hvis der opdages dørdeformation, ældning af pakningen eller sikringsfejl, skal enheden straks tages ud af drift og dele udskiftes. En forsømt passage gennem vindue kan blive en "forureningslækage" i et renrum, hvilket udgør en større risiko end åben overførsel uden et gennemgangsvindue installeret.
