Renrumsdørtyper: Skydedøre vs svingdøre - Sådan vælger du den rigtige

En 4 m² luftsluse mellem en ISO 8 korridor og et ISO 7 fylderum efterlader ca. 900 mm fri bredde, når vægpanelerne er op. Monter et 1000 mm svingblad i dette mellemrum, og det fejer en hel meter bue lige ind i operatørens arbejdsområde. Et glidende blad lukker uden at stjæle gulvplads, men det har brug for en lomme eller et overfladespor og et drev, hvis personalet skubber vogne gennem det hele skift.

Den eneste afvejning forklarer de fleste beslutninger om renrumsdøre. Svingdøre er standard: enklere, billigere, selvlukkende og lettere at tætne mod en trykforskel. Skydedøre vinder, når åbningen er tæt, trafikken er tung, bladet er for omfangsrigt til at skubbe, eller rummet skal forblive tæt, mens mennesker og varer passerer. Ingen af typerne er universelt bedre, og det forkerte valg dukker normalt op måneder senere, da forhøjet partikelantal ved tærsklen eller et vedligeholdelsesbesøg hver fjortende dag.

Nedenfor er, hvordan hver type opfører sig i et klassificeret rum, hvor de reelle omkostninger ved ejerskab sidder, og hvor hver enkelt holder op med at være det fornuftige svar. Hvis det bredere rumkoncept stadig er åbent, er det vejledning til valg af renrumssystem dækker paneler, lofter og luftstrøm, før du når dørplanen.

Hvordan en svingdør til renrum opfører sig under tryk

En svingdør er en karm, et hængselsæt, et blad og en pakning. I et renrum er pakningen det afgørende. Når bladet lukker, skal perimeterforseglingen komprimeres nok til at stoppe luftvandring mellem to rum, der holdes 10 til 15 Pa fra hinanden. Derfor er renrumsplader specificeret med kontinuerlige pakninger, justerbare hængsler og en tættere størrelse til bladmassen i stedet for hvad der var tilbage i varevognen.

Bladet hænges normalt for at svinge mod siden med højere tryk. Tryk skubber så døren ind i sin karm i stedet for væk fra den, så en træt tættere ikke stille og roligt forvandler døren til en lækagebane. Den praktiske konsekvens er, at der åbner et gyngeblad ind i renere rummet, hvilket er værd at tjekke mod kappeflow og vognruter på tegningen frem for på stedet.

Hvor svingdøre er det rigtige svar

Lav til moderat trafik, et par dusin bevægelser pr. skift.
Smalle åbninger, typisk 800-1000 mm enkeltblad eller 1200-1800 mm dobbeltblad.
Rum, hvor en gentagelig forsegling betyder mere end cyklushastighed.
Vægge uden plads til en bane, en lomme eller en hovedmonteret operatør.
Blænder uden strøm, hvor en fjeder tættere er den enkleste fejlsikre.

Inspektion er den stille fordel. Du kan se pakningen, mærke kompressionen og justere den tættere på få minutter med rummet tilbage i drift.

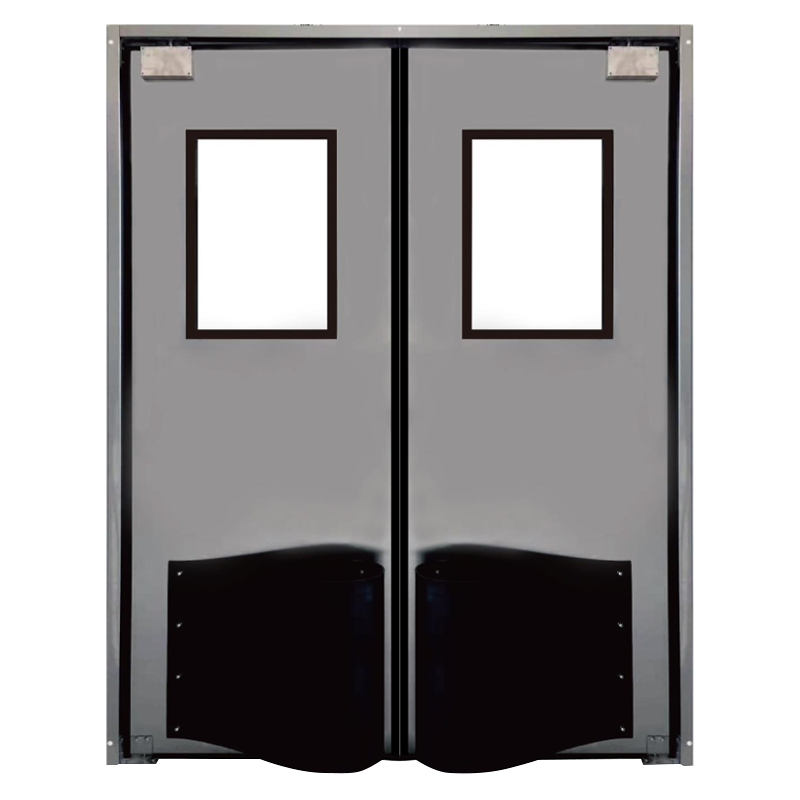

Swing Impact Door for High-Traffic Environments

Svingslagdør til miljøer med høj trafik En beskyttende svingdør med slagfaste paneler og nem inspektion, velegnet til hospitaler, renrum og lagerhuse, hvor hyppig trafik kræver holdbarhed. Se produkt →

Hvor skydedøre til renrum tjener deres omkostninger

En skydedør erstatter et hængsel med en mekanisme: ruller, et spor, en bundstyr og, ved de fleste installationer, et rem- eller tandstangstræk. Bladet bevæger sig parallelt med væggen, så det forbruger ingen svingbue. Det er den største enkeltstående grund til, at den bliver specificeret i kompakte luftsluser, kølerum og materialekorridorer, hvor et svingblad ville ødelægge reoler eller en maskinbeskyttelse.

Almindelige glidende konfigurationer

Overflademonteret: skinne fastgjort til den rene side eller den snavsede side, det nemmeste arrangement at installere og servicere.
Teleskopisk: to eller flere blade af forskellig bredde stables i en kort lomme, når væglængden er begrænset.
Bi-parting: to blade åbne fra midten for brede åbninger og høj flow.
Hermetisk glidning: En drop-down eller oppustelig pakning forsegler kun bladet, når det er helt lukket.

Forsegling er, hvor skydedøre historisk set kom til kort. En simpel børste eller læbepakning gnider langs rammen på hver cyklus og lækker, så snart bladet begynder at bøje. En drop-down pakning undgår det slid, fordi den kun berører gulvet og karmen i lukket position, og dens lækagetal kommer tæt på en svingdørs.

Drevvalg ændrer derefter økonomien. En elektrisk skydedør kan låses sammen med et gennemgangsvindue eller en luftbruser, så kun én åbning åbner ad gangen, noget et manuelt svingblad ikke kan gøre, uden at elektriske slag kæmper tættere på. Over ca. 2000 mm blændebredde fjerner automatisering også rækkevidde- og anstrengelsesproblemet, der gør et tungt manuelt blad til et sikkerhedsproblem.

Renrumsdør Producent Kaisier Cleans the Globe Tech Empowers Tomorrow Se produkt →

Skydedøre vs. svingdøre til renrum: Side om side

Begge søjler forudsætter samme åbning i en panelvæg, en differens på 10-15 Pa og manuel brug med mindre andet er angivet. Tallene skifter, så snart automatisering eller en hermetisk pakning tilføjes.

Typiske afvejninger for en 1000 mm enkeltfløjet dør; faktiske tal afhænger af trykdifferens, pakningsdesign og drevspecifikation.
Kriterier	Svingdør	Skydedør
Nødvendig tilladelse	Bue lig med bladbredde, ca. 1 m	Spor eller lomme langs vægfladen
Forseglingskvalitet	Kontinuerlig pakning komprimeret ved låsekanten	Afhænger af pakning; drop-down type matcher swing
Trykadfærd	Tryk hjælper med at placere bladet i rammen	Tryk belaster bladet mod styret
Cyklus tid	2-4 s manuel eller drevet	1-3 s drevet, langsom, hvis den skubbes med hånden
Trafikkapacitet	Passer til et par dusin bevægelser pr. skift	Passer til kontinuerlig flow og trolleytrafik
Brede åbninger	Dobbeltblad bliver tungt og har brug for plads	Bi-parting eller teleskop holder den kompakt
Strømtab	Fjeder tættere vender bladet tilbage til lukket	Manuel frigivelse; nogle drev fejler åben
Vedligeholdelsespunkter	Hængsler, tættere, pakning	Ruller, bane, rem, guide, pakning
Installeret pris	Lavere basislinje	Højere, når drev og kontroller er inkluderet
Bedste pasform	Luftsluser, beklædningsrum, ISO 5-8 suiter	Tætte vægløb, kølerum, automatiserede linjer

Materialer, pakninger og hardware, der bestemmer ydeevnen

Type er kun halvdelen af specifikationen. En fornuftig svingdør med dårlig pakning svigter, og en skydedør med en veldesignet hermetisk tætning passerer. Fem detaljer adskiller en dør, der holder sin klasse, fra en, der skal justeres hver måned.

Bladkonstruktion: pulverlakeret stål til tørre områder, aluminiumslegering med HPL-beklædning til aftørringszoner, rustfrit stål 304 eller 316, hvor udvaskning og korrosionsbestandighed har betydning.
Pakning: kontinuerlig EPDM eller silikone, udskiftelig uden at afmontere rammen, komprimeret af justerbar hardware i stedet for kraft.
Visionspanel: planglas og dobbeltglas mellem klassificerede zoner, så glasset ikke bliver lækagevejen.
Hardware: rustfrie hængsler og en lukker, der er klassificeret til bladmassen, plus en gulvguide på ethvert bredt glidende blad.
Kontrol: låse, fodsensorer, kortlæsere og en mekanisk nødudløser, der fungerer uden strøm.

Rustfrie blade er det almindelige svar i medicinal- og fødevareplanter, fordi de tåler hyppig rengøring uden overfladeskader. Det virkelige spørgsmål er ikke, om rustfrit ser bedre ud, men om rengøringsregimet ville fjerne en coated finish inde i aktivets levetid.

Stainless Steel Cleanroom Door for GMP Environments

Renrumsdør i rustfrit stål til GMP-miljøer En renrumsdør i rustfrit stål med sømløs konstruktion og flertrinsforsegling, velegnet til GMP-renrum og sterile miljøer, der kræver hyppig rengøring. Se produkt →

En praktisk udvælgelsestjekliste

Arbejd igennem disse, inden dørplanen er fastlagt. Enhver af dem kan ændre typen, ikke kun modellen.

Mål den frie bredde og den frie vægflade på begge sider; svaret eliminerer ofte én type med det samme.
Tæl bevægelser pr. skift pr. blænde, vogne inkluderet, og afgør, om et manuelt blad er realistisk.
Bekræft trykforskellen og dens retning, og hæng eller før bladet i overensstemmelse hermed.
Tjek rengøringsregimet, for det bestemmer finishen længe før æstetikken gør det.
Beslut om åbningen skal låse sammen med et gennemgangsvindue, luftbruser eller adgangspanel.
Enig fejltilstanden: ved strømsvigt, skal døren lukkes, forblive åben eller frigives til manuel brug?

Ofte stillede spørgsmål

Hvilken type passer til et ISO 5 renrum?

En svingdør er det sædvanlige udgangspunkt, fordi en kontinuerlig komprimeret pakning er den enkleste pålidelige tætning i den klasse. Vælg kun hermetisk glidning, hvis layoutet ikke har plads til en svingbue, eller hvis blænden skal låse sammen med den næste zone.

Kan en skydedør matche en svingdør på tryk?

Ja, med en drop-down eller oppustelig pakning, der kun tætner i lukket position. En almindelig børsteforsegling vil lække, så snart bladet bøjer sig, uanset hvor godt sporet er justeret.

Hvor meget frigang har et svingblad brug for?

Tillad nogenlunde bladbredden plus 50-100 mm for håndtaget og operatøren, så et 900 mm blad har brug for omkring en meter frit gulv på den side, det åbner mod.

Har skydedøre til renrum altid brug for strøm?

Nej. Blade op til ca. 60 kg kan håndbetjenes på gode ruller. Derudover belaster manuel brug både føreren og sporjusteringen.

At vælge mellem de to uden at overspecificere

De fleste faciliteter ender med begge typer, og det er det korrekte resultat. Svingblade i luftsluser og påklædningsrum, hvor en hård forsegling og enkel vedligeholdelse betyder noget; glidende blade, hvor vægløbet er kort, trafikken er konstant, eller åbningen skal låse sammen med næste zone.

Bestem typen ud fra frigang, differenstryk og trafikantal, og brug derefter det resterende budget på pakningen, hardwaren og drevet. Hvis du vil have dørplanen gennemgået sammen med panel- og loftlayoutet, send os tegningerne og vi vil vende tilbage med en bygbar specifikation.
