En komplet guide til valg af renrumssystem

Renlighedsniveau: Det første ankerpunkt ved valg

Alle designs til renrumssystem drejer sig om renhedsniveauer. ISO 14644-1:2025 klassificerer renlighed fra ISO Klasse 1 til ISO Klasse 9. Huslig ingeniørpraksis bruger almindeligvis Klasse 100, Klasse 1.000, Klasse 10.000 og Klasse 100.000 terminologi. Højere niveauer kræver strengere partikelkontrol, hvor byggeomkostninger og energiforbrug stiger eksponentielt.

Undgå at "overdesigne" under udvælgelsen. En medicinalvirksomhed byggede en Grade C hjælpezone til Grade B standarder, hvilket resulterede i årligt energiforbrug stiger med ca. 35 % , og tilbagebetalingsperioden forlænges med 2,8 år. Den rationelle tilgang er: designe kerneproceszoner til de højeste krav, nedgradere hjælpezoner og forhindre tilbagestrømning af forurening gennem differenstrykgradienter (kernezone ≥10Pa , luftsluse ≥10Pa , korridor ≥10Pa ).

Modulær vs. traditionel konstruktion: Valg af tilstand bestemmer livscyklusomkostninger

Dette er den mest kritiske strukturelle beslutning i 2026-udvælgelsen. Modulære renrum bruger præfabrikerede vægpaneler, lofter og FFU-enheder til montering på stedet, mens traditionel tilstand involverer svejsning af rammer på stedet, installation af kanalsystemer og højeffektive filtre.

Modulære løsningers kernefordele ligger i skalerbarhed og komprimerede byggeplaner. Industrimåledata viser, at modulære tilstande kan forkorte den gennemsnitlige byggeperiode med over 30 % , og understøtte fremtidig "murfjernelse til udvidelse" - særligt velegnet til lejede faciliteter eller virksomheder med usikker kapacitet. Med hensyn til driftsomkostninger kan energiforbruget på grund af højeffektivt energibesparende udstyr og intelligente gruppestyringssystemer være reduceret med 20%-40% sammenlignet med traditionelle løsninger.

Modulopbygget er dog ikke universelt anvendeligt. Når arealet overstiger 500 kvadratmeter eller involverer komplekse procesrør, tilbyder traditionel rensningsteknik for anlægsarbejder EPC generel kontrahering fordele i strukturel styrke og omfattende rørlayout. Et nyt energibatteriprojekt målte, at en 800 kvadratmeter Den modulære løsnings omfattende omkostninger var faktisk 18 % højere end traditionelle, da omkostninger til strukturel forstærkning af store rum opvejer præfabrikationsfordele.

Valg af kerneudstyr: Matchende logik for FFU, filtre og konvolutstrukturer

Renrumssystemets ydeevne bestemmes af treenigheden af "konvolutstrukturrensning HVAC automatisk kontrolsystem" - ethvert enkelt svagt punkt vil forringe den samlede effektivitet.

Konvolutstruktur Lufttæthed: Den første forsvarslinje for renlighed

De 2026 implementerede GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Paneler" har tydeliggjort obligatoriske indikatorer for kernematerialers brandklassificering, overfladebelægnings korrosionsbestandighed og andre hårde krav. Under udvælgelsen bør leverandører være forpligtet til at levere panellufttæthedstestrapporter - luftlækage i forbindelsesspalten er den primære årsag til manglende overholdelse af renlighed. Et elektronikfabriksprojekt brugte ikke-standardiserede aluminiumsprofiler til splejsning, hvilket resulterede i ISO klasse 5 zonepartikeltælling overskrider standarderne med 2,3 gange , kræver 47 dage til efterarbejde for at udskifte tætningspakninger og justere differenstrykket.

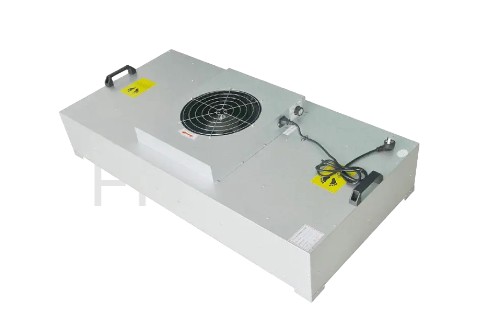

FFU-valgnøgleparametre

Valg af FFU (Fan Filter Unit) kræver opmærksomhed på tre kerneparametre:

• Ventilatorens levetid: Direkte drevne centrifugalventilatorer af høj kvalitet kan nå over 50.000 timer
• Støjniveau: Arbejdszone ≤65dB(A)
• Hastighedsreguleringsområde: Trinløs hastighedsregulering tilpasser sig forskellige kapacitetsforhold

Halvlederproduktionslinjer bruger almindeligvis FFU fulddækkende lofter til at skabe ensrettet flow, mens farmaceutiske Grade C-zoner kan bruge ikke-envejs flow lokale laminære flow hættekombinationer, reducere FFU indkøb med 30 % .

Tre-trins filterkonfigurationsstrategi

Filterkonfigurationen følger "primær medium høj/ultrahøj effektivitet" tre-trins filtrering. En kritisk misforståelse er at negligere primær filterstøvholdekapacitet - når kapaciteten er utilstrækkelig, tilstoppes mellem- og højeffektive filtre for tidligt, hvilket får systemets modstandsdygtighed over for bølger og energiforbrug til at stige. Anbefalinger:

1. Primært: G4-kvalitet panelfiltre (støvholdende kapacitet ≥500g )
2. Medium: F8-klasse lommefiltre
3. Terminal højeffektive filtre (H13-H14 kvalitet) med ≥99,99 % effektivitet for ≥0,3μm partikler

2026 Overholdelsesopdateringer, der skal adresseres ved udvælgelse

2025-2026 er en periode med intensive opdateringer af renrumsstandarder. Ignorering af følgende nye regler under udvælgelsen kan føre til acceptsvigt eller operationel manglende overholdelse:

• GB/T 33556.1-2025 (Gælder 1. maj 2026): Anvendelsesspecifikationer for hospitalsrenrum, styrkelse af undertryksisoleringsafdelingen og operationsstuens differenstrykkrav til onlineovervågning
• GB/T 47162-2026 (Ikrafttræden 1. september 2026): Generelle tekniske krav til renrumsdøre, førstegangs nationale standard kvantitative indikatorer for dørpanelets lufttæthed, pakningens holdbarhed og observationsvinduets anti-kondensering
• GB/T 46376-2025 (Gælder 1. maj 2026): Renrumsdrift og vedligeholdelsesservicestandarder, der kræver fuld livscyklus O&M-registreringer med sporbarhed for filterudskiftning, differenstrykkalibrering og andre operationer
• GB 50073-2013 2025 Delvis revision: Nye højkvalitets halvledere designretningslinjer for renrumsværksted plus energibesparende design og krav til kulstofemissionskontrol

Tjekliste for valgbeslutning: Undgå almindelige faldgruber

Før du færdiggør løsningen, skal du bruge følgende tjekliste til punkt-for-vare-verifikation:

Renrumssystem udvælgelse er i bund og grund en balance mellem "proceskrav - overholdelsesramme - livscyklusomkostninger." 2026-tendensen viser, at den rå model med blot at stræbe efter høj renlighed er blevet elimineret, erstattet af præcist design baseret på digital simulering (BIM CFD-luftstrømssimulering), konstruktionstilstande, der dybt integrerer modularisering og intelligens, og fuld livscyklus-overholdelsesstyring, der dækker design-konstruktion-drift. Ved udvælgelsen bør virksomheder prioritere at vurdere, om tjenesteudbydere besidder integrationsevner på tværs af standarder og branchekendskab, frem for blot at sammenligne indledende tilbud.

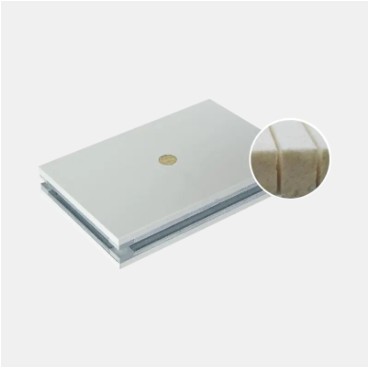

Sådan vælger du Panels for elektroniske støvfrie renrumssystemer?

Når du skal vælge renrumspaneler til et elektronisk støvfrit værksted, er nøglen ikke blot at vælge det dyreste materiale. Det rigtige valg afhænger af renhedsniveau, fugtforhold, brandmodstand, antistatiske krav og vedligeholdelsesfrekvens . Til de fleste elektronikfremstillingsprojekter er maskinfremstillede stenuldspaneler eller magnesiumbaserede paneler praktiske og pålidelige valg.

• Generelle elektronikmontageværksteder: Maskinfremstillede stenuldsrenrumspaneler
• Værksteder med høj renhed: Magnesiumbaserede renrumspaneler
• Fugtige miljøer: Renrumspaneler i polyurethan
• Områder, der kræver hyppige ændringer: Aluminium bikagepaneler
• ESD-følsomme områder: Paneler med antistatisk overfladebehandling

Hvorfor panelvalg er vigtigt i elektroniske renrum

Renrumspaneler er ikke kun væg- og loftmaterialer. De påvirker direkte luftens renhed, tætningsevne og langsigtet værkstedsstabilitet. Elektronikproduktion er meget følsom over for støvpartikler, luftfugtighedsudsving og statisk elektricitet, så dårligt panelvalg kan reducere produktudbyttet.

• Luftlækage gennem samlinger sænker renhedsniveauet
• Fugtdeformation påvirker dør- og vinduesforseglingen
• Støvdannelse forurener følsomme komponenter
• Statisk ophobning kan beskadige elektroniske enheder
• Hyppig vedligeholdelse øger risikoen for nedetid

Sammenligning af almindelige renrumspaneltyper

Vælg paneler efter værkstedstype

SMT Produktionsværksted

Stenuld eller magnesiumbaserede paneler anbefales til stabil struktur og brandmodstand i udstyrstætte miljøer.

Præcisionsmonteringsværksted

Magnesiumbaserede paneler med bedre fladhed hjælper med at forbedre tætningsydelsen.

Fugtigt klimaelektronikfabrik

Polyurethanpaneler er velegnede på grund af stærkere fugtbestandighed og isoleringsevne.

R&D og testområder

Honeycomb-paneler af aluminium er ideelle til områder, der kræver fremtidige layoutjusteringer.

Nøglefaktorer at tjekke før køb

1. Stålpladetykkelse: Vælg strukturelt stabile specifikationer.
2. Kernedensitet: Højere densitet betyder ofte bedre modstand mod deformation.
3. Brandklassificering: Prioriter højere brandmodstandsevne.
4. Lufttæthed: Fugeforseglingskvaliteten påvirker direkte renligheden.
5. Overfladefinish: Vælg efter behov for antistatisk eller korrosionsbestandighed.

Sådan balancerer du budget og langsigtet ydeevne

En praktisk tilgang er premium paneler til kritiske zoner og standard paneler til støtteområder .

• Kerneproduktionszoner: Højstabile paneler
• Gange og opbevaring: Standard renrumspaneler
• Servicerum: Grundlæggende indkapslingsmaterialer

Installationskvaliteten bestemmer de endelige resultater

Selv fremragende panelmaterialer kan ikke fungere godt, hvis installationskvaliteten er dårlig. Tjek følgende omhyggeligt:

• Ensartede og forseglede paneleramlinger
• Glatte hjørneovergange
• Forseglede loft- og luftudtagsforbindelser
• Planlægning af døre og vægpaneler
• Adgangsåbninger til rimelig vedligeholdelse

Konklusion

Når du vælger panels for et elektronisk støvfrit renrumssystem, prioriter renlighed stabilitet > sikkerhed > holdbarhed > bekvemmelighed ved vedligeholdelse . For de fleste elektronikfabrikker er stenulds- og magnesiumbaserede paneler pålidelige mainstream-valg, mens polyurethan- og aluminium-bikagepaneler er bedre til fugtige eller fleksible miljøer.

Hvad er mere praktisk i workshops med lav renlighed: Renrum paneler or Renrumsvinduer ?

I værksteder med lav renlighed (f.eks ISO Klasse 8, ISO Klasse 9 eller generelle kontrollerede produktionsområder ), hvis kun én mulighed kan prioriteres, renrumspaneler er normalt mere praktiske end renrumsvinduer . Dette skyldes, at paneler dækker et større område og direkte bestemmer vægforsegling, rengøringseffektivitet, holdbarhed og miljøstabilitet.

Renrumsvinduer er også nyttige, men i renrum af lavere kvalitet giver de hovedsagelig belysning, udsyn og lokal adskillelse. De er normalt en ledelsesopgradering, mens paneler er den væsentlige kabinetstruktur.

• Begrænset budget: Prioriter renrumspaneler
• Har brug for synlighed: Tilføj renrumsvinduer
• Nybyggeri: Planlæg paneler og vinduer sammen

Hvorfor værksteder med lav renlighed bør prioritere renrumspaneler

Selvom værksteder med lav renlighed har lavere standarder end avancerede renrum, kræver de stadig støvkontrol, fugtbestandighed og kontamineringshåndtering. Som hovedvæg- og loftmateriale har renrumspaneler en mere direkte indvirkning på miljøet.

• Normalt dækker mere end 80 % af indkapslingsflader
• Glatte overflader forenkler rengøring og desinfektion
• Forseglede samlinger reducerer udvendig støvinfiltration
• Termisk og lydisolering forbedrer værkstedets stabilitet
• Hurtigere vedligeholdelse og lettere udskiftning

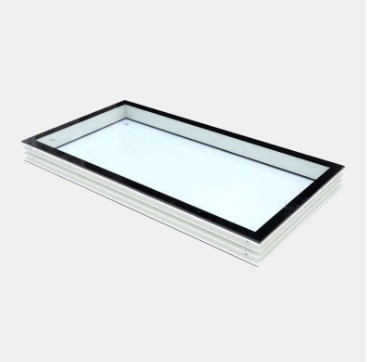

Den praktiske værdi af renrumsvinduer

Renrumsvinduer er ikke ligegyldige. I renrum af lavere kvalitet forbedrer de primært visuel styring og arbejdskomfort. De er ideelle, hvor der er behov for observation, dagslys eller supervision.

• Overvåg produktionen uden at gå ind i lokalet
• Forbedre naturlige lysforhold
• Velegnet til emballering, inspektion og bufferzoner
• Støtte zoneinddeling og tilsyn med arbejdsgange

Praktisk sammenligning: Paneler vs Windows

Workshops bedre egnet til at prioritere paneler

Fødevareforarbejdningsområder

Vægge kræver hyppig vask, hvilket gør plet- og korrosionsbestandighed vigtigere.

Pakkeværksteder

Støvkontrol og renlighed gør paneler til den bedste prioritet.

Opbevaring og bufferzoner

Holdbare vægsystemer er normalt den mest praktiske løsning.

Hvornår Renrumsvinduer Er værd at prioritere

Inspektions- og overvågningsområder

Ledere kan observere operationer uden at gå ind i lokalet.

Zoner med høj trafik

Udsyn kan reducere unødvendige døråbninger.

Dårligt oplyste værksteder

Vinduer forbedrer naturligt lys og medarbejdernes komfort.

Anbefalet konfiguration til værksteder med lav renlighed

For de fleste produktionsområder med lav renlighed er en praktisk løsning paneler først, vinduer dernæst :

• Brug renrumspaneler til hovedvægge og lofter
• Installer faste vinduer ved vigtige observationspunkter
• Reducer unødvendige åbninger for bedre tætning
• Tilføj flere vinduer senere, hvis det er nødvendigt

Konklusion

I værksteder med lav renlighed er renrumspaneler generelt mere praktiske end renrumsvinduer, fordi de bestemmer grundlæggende tætningsydelse, holdbarhed, rengøringseffektivitet og miljømæssig stabilitet . Renrumsvinduer bruges bedst som supplement til styring og synlighed. For langsigtet praktisk, prioriter paneler først, og tilføj derefter vinduer efter behov.
