Det primære princip ved valg af C-formede stålrørsspecifikationer til stålkonstruktionsdesign er at sikre, at forholdet mellem sektionshøjde (H) og spændvidde typisk er mellem 1/35 og 1/50, mens sektionsmodulet skal modstå det maksimale bøjningsmoment. For industrianlæg med et standardspænd på 6 meter er de foretrukne specifikationer normalt C180×60×20×2,5 eller C200×70×20×3,0. Specifikke specifikationer skal bestemmes ud fra præcise beregninger af dødlast, levende belastning og miljøbelastning (vind og sne).

Specifikke indvirkninger af nøglebelastningstyper på udvælgelse

Som koldformede tyndvæggede stålkomponenter har C-formede stålringe et højt styrke-til-vægt-forhold, men deres reaktion på forskellige belastningstyper varierer betydeligt:

Dødlast og tagdækningssystem selvvægt

Dødlast omfatter vægten af farvebelagte stålplader eller sandwichpaneler. Brug af et 75 mm tykt sandwichpanel af glasuld øger f.eks. egenvægten med cirka 12-15 kg pr. kvadratmeter. Hvis der er installeret et solcelleanlæg på taget, bør vægtykkelsen af ​​væggen øges fra 2,0 mm til 2,5 mm eller mere baseret på den ekstra belastning på 15-20 kg/m².

Klimatiske miljøbelastninger (vind og sne)

I områder med store snebelastninger skal grenene have ekstrem kompressionsmodstand. I kystområder med kraftig vind kan vindsugning få bundflangen til at miste stabilitet under tryk. Derfor anbefales det at vælge specifikationer med en flangebredde (B) på ikke mindre end 60 mm i områder med høj vindtryk for at øge vridningsstivheden.

Reference til Fælles C-fellermede stålringe Specifikationer og belastningsspænd

For at balancere sikkerhed og materialeøkonomi er følgende anbefalinger til industrielt valg baseret på konventionelle belastningsforhold:

Praktiske udvælgelsesforslag til forbedring af den strukturelle sikkerhed

Ved fastlæggelse af specifikationer skal følgende tekniske punkter ud over fysiske dimensioner overholdes:

• Håndhæv strengt afbøjningsgrænser: Udbøjningen af taggarn ved fuldlastkombinationer bør ikke overstige L/150. For eksempel skal den nedadgående afbøjning af en 6-meters spændvidde styres inden for 40 mm; ellers skal sektionen øges.
• Materialestyrkeoptimering: Til projekter med højere belastninger kan anvendelse af Q355-kvalitetsstål i stedet for konventionel Q235 forbedre bæreevnen betydeligt, samtidig med at mindre specifikationer opretholdes, hvilket effektivt reducerer hovedstrukturens egenvægt.
• Overvejelser om korrosionsbestandighed: Selvom C-formede stålrør har god korrosionsbestandighed, bør specifikationer med et galvaniseret lag på ikke mindre end 275 g/m² vælges i sure eller kystnære omgivelser for at forhindre et fald i bæreevnen på grund af materialekorrosion.

Som har bedre termisk isoleringsevne: Farvebelagte stålprofilplader or Sandwichpaneler i farve stål ?

Den klare konklusion er det Sandwichpaneler i farve stål offer significantly superior thermal insulation performance sammenlignet med farvebelagte stålprofilplader. Mens en enkelt-lags profileret plade primært fungerer som en vejrbarriere med ubetydelig termisk modstand, bruger et sandwichpanel et kerneisoleringslag, der skaber et robust termisk brud. I praktiske industrielle applikationer kan skift til sandwichpaneler resultere i en intern temperaturreduktion på 10°C til 15°C i højsommermånederne .

Kernestrukturelle forskelle og termisk modstand

Gabet i isoleringsevne er et direkte resultat af tværsnitssammensætningen af disse to materialer:

Enkeltlags farvebelagte profilplader i stål

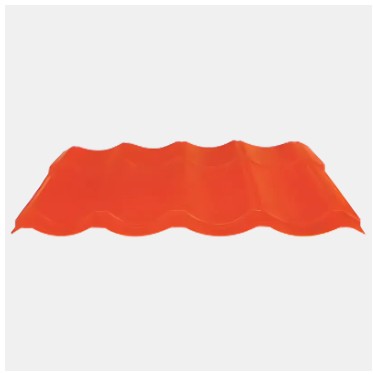

Profilerede plader som YX25-210-840 er lavet af stål med høj ledningsevne. Uden en integreret kerne overføres varme fra solstråling næsten øjeblikkeligt til bygningens indre. Disse er ideelle til uopvarmede lagre eller skure hvor termisk regulering er ikke en prioritet .

Sandwichpaneler i sammensat farve stål

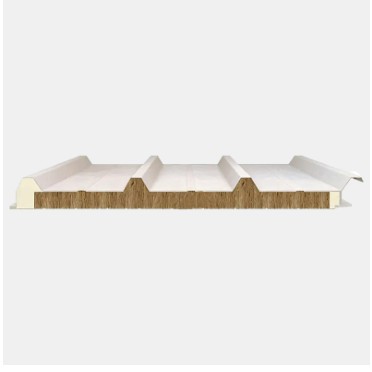

Disse paneler består af to stålskind, der binder en kerne af polyurethan (PU), stenuld eller EPS. Denne "sandwich"-struktur blokerer effektivt ledende varmeoverførsel. A Polyurethan integreret panel giver for eksempel den højeste termiske effektivitet, der er tilgængelig i moderne industrielt byggeri.

Tekniske data: Sammenligning af termisk ledningsevne

Følgende data illustrerer den termiske ledningsevne (λ) af forskellige materialer. Lavere værdier repræsenterer bedre isoleringsegenskaber:

Strategiske retningslinjer for ansøgning

Når du vælger mellem disse materialer, skal du overveje de specifikke funktionelle krav til projektet:

• Klimakontrollerede faciliteter: Til køleopbevaring eller fødevareforarbejdning, Polyurethan integreret panels er afgørende for at opretholde strenge temperaturforskelle.
• Industriel brandsikkerhed: Hvor brandmodstanden er lige så kritisk som isolering, Sandwichpaneler af stenuld er det optimale valg, der tilbyder A-grade brandbeskyttelse.
• Økonomiske krisecentre: Profilerede plader som YX35-125-750 er omkostningseffektive for friluftskonstruktioner eller landbrugsbygninger, hvor det indre klima ikke styres.

Merværdi af Sandwich panel systemer

Ud over varmeregulering giver sandwichpaneler adskillige tekniske fordele i forhold til enkeltlagsplader:

• Akustisk dæmpning: Kernematerialet absorberer i høj grad stødstøj fra regn og vind.
• Strukturel styrke: Den sammensatte stivhed giver mulighed for øget spændvidde mellem C-formede stålrør , hvilket reducerer den samlede brug af strukturelt stål.
• Kondenskontrol: Kontinuerlig isolering forhindrer intern fugtopbygning (sved), beskytter inventar og indvendige armaturer.

Analyse af kernefordele: Hvorfor højhuse favoriserer stålterrasser

Stålgulve er ikke blot en skabelon for byggefasen; det spiller en afgørende rolle gennem hele bygningens livscyklus:

Strukturel ydeevne og sikkerhed

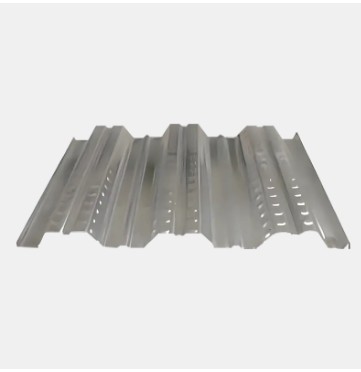

Stålterrasse (såsom YX 75-293-880 kraftig højstyrkemodel ) i høj grad forbedrer gulvpladens laterale stivhed gennem dens bølgeformede form. I højhuse øger denne sammensatte pladestruktur effektivt seismisk redundans og giver en solid arbejdsplatform umiddelbart efter udlægning, hvilket sikrer sikkerheden for arbejdere i store højder.

Betydelig reduktion i strukturel egenvægt

Selvvægten af hver etage i et højhus udøver et massivt pres på fundamentet. Brug af ståldæk giver mulighed for en reduktion af betonpladetykkelsen, lette gulvvægten betydeligt . Dette gør det muligt for designere at reducere tværsnitsdimensionerne af hovedrammebjælkerne og søjlerne, hvilket opnår en bedre udnyttelse af det arkitektoniske rum.

Dybdegående sammenligning af tekniske parametre

Følgende tabel illustrerer tydeligt ydeevneforskellene mellem de to løsninger i et højhusmiljø:

Applikationsanbefalinger for typiske modeller

Ud fra forskellige krav til belastning og spændvidde i højhuse anbefales følgende professionelle modeller:

• YX 51-253-760 højribbelastbærende type: Velegnet til kontorbygninger med store spændvidder, hvilket giver fremragende samlet stivhed.
• YX 35-125-750 letvægts komposittype: Velegnet til scenarier med lette belastninger, såsom beboelsesbygninger, og tilbyder ekstrem høj installationseffektivitet.
• YX 51-304-914 udvidet bærende type: Velegnet til gulvlægning på store arealer, hvilket reducerer overlappende sømme og forbedrer lufttætheden.

Konklusion og ekspertrådgivning

I betragtning af mekanisk ydeevne, konstruktionshastighed og omfattende omkostninger, gulvbeklædning af stål er uden tvivl det overlegne valg til højhuse i gulvkonstruktioner . Under implementering anbefales det at arbejde sammen med C-formede stålringsystemer til væg- og hjælpestøttedesign for at sikre en mere stabil og pålidelig kraftoverførsel for hele stålkonstruktionssystemet.

Sådan vælger du en passende Stålkonstruktionssystemer baseret på spændvidde og belastning?

Valg af det rigtige stålkonstruktionssystem skal følge grundprincippet: "Gitter/Truss-systemer til store spændvidder, Composite/Kraftig-systemer til høje belastninger og portalrammer til små til mellemstore spænd." Ved nøjagtigt at matche spændvidden og belastningskravene kan du maksimere reduktionen af ​​stålforbruget og forkorte konstruktionscyklusser, mens du sikrer strukturel sikkerhed. Typisk til standard industrianlæg med et spænd på 18-36 meter , portalrammesystemet repræsenterer den optimale balance mellem økonomi og stabilitet.

Systemvalgsanbefalinger baseret på spanintervaller

Spændvidden bestemmer direkte komponenternes tværsnitsdimensioner og afbøjningskontrolstandarderne. Nedenfor er typiske udvalgsreferencer for forskellige spændvidder:

Lille og mellemlang spændvidde (12m - 24m)

I dette område, en Portalramme System anbefales. Dette system anvender solid-web H-formet stål som den stive hovedramme, understøttet af C-formede stålrør som det sekundære støttesystem. C-formede stålrør har stabile mekaniske sektionsegenskaber, lav vægt og et højt styrke-til-vægt-forhold, hvilket effektivt overfører beklædningsbelastninger til den primære struktur.

Stort spænd (24m - 48m)

Når spændvidden overstiger 30 meter, øges egenvægten af komponenter med massivt væv hurtigt. I sådanne tilfælde, Stålrørsbindinger eller rumrammekonstruktioner er foreslået. Disse systemer forbedrer materialeudnyttelsen i høj grad gennem kompressions- og spændingskonvertering mellem medlemmerne, hvilket gør dem velegnede til stadioner, flyhangarer og industrielle logistikcentre med store spændvidder.

Den specifikke indvirkning af belastningsforhold på komponentvalg

Belastninger inkluderer død belastning såvel som levende belastning såsom sne-, vind- og kranbelastning:

• Tunge industrielle belastninger: Hvis taget skal understøtte stort udstyr eller højintensive operationer, skal du vælge Dybe ribbet bærende tage (f.eks. YX50-410-820) eller højstyrke profilerede plader for at øge den lokale belastningskapacitet.
• Dynamiske belastninger (kraner): For planter med tunge kraner skal hovedstrukturen bruge svejste H-bjælker eller gittersøjler , parret med kraftige højstyrkestål gulvdæk som YX 75-293-880 at håndtere hyppige dynamiske påvirkninger.
• Miljøbeskyttelsesbelastninger: I områder med høj vindtryk kan det sekundære støttesystem, som f.eks C-formede stålrør , bør lægges tættere ud for at sikre stabil mekanisk ydeevne.

Matchningstabel for spændvidde, belastning og strukturel komponent

Følgende tabel opsummerer kravene til stålkonstruktionskomponenter baseret på forskellige spændvidde- og lastkombinationer:

Praktiske strategier til selektionsoptimering

I egentlig konstruktion skal du fokusere på disse detaljer for yderligere at optimere systemet:

• Integration af bygningskonvolut: Vælger Polyurethan (PU) integrerede paneler kan samtidig opfylde isolerings- og letvægtskrav, hvilket reducerer den strukturelle belastning forårsaget af vægten af kuvertsystemet.
• Koordinering af gulvsystem: For højhuse eller flere etagers strukturer, prioriter kompositgulvdæk som YX 32-130-780 at danne en stabil sammensat bærende struktur.
• Materialekonsistens: Sikring af mekanisk parametermatchning mellem C-formede stålrør , farvebelagte profilplader , og sandwich paneler forbedrer bygningens levetid og vedligeholdelseseffektivitet markant.
